Электромонтаж во влажных помещениях: требования к розеткам, кабелям и защите от поражения током
Вода делает электромонтаж сложнее не потому, что кабель «мокнет», а потому что любая ошибка быстро превращается в короткое замыкание, перегрев или удар током. Особенно это касается ванных, душевых, прачечных, кухонных зон, бассейнов, саун и помещений, где есть протечки или высокая влажность. Правильный подход - не просто выбрать розетку с маркировкой IP44 и закрыть крышку. Нужно учитывать расположение оборудования, способ монтажа, нагрузку, состояние заземления и требования местных норм.
Главная ошибка при таком монтаже - считать все влажные комнаты одинаковыми. Зона у раковины, розетка на стене ванной и электроприбор внутри душевой кабины находятся в совершенно разных условиях. Вода может попасть на изделие струёй, брызгами, под высоким давлением или при временном погружении. Поэтому корпус с маркировкой IP44 не становится универсальным ответом для любого места.
Для ванных и душевых важно разделить пространство на зоны и определить, какие электроприборы вообще допустимо устанавливать в каждой из них. Отдельно проверяются расстояния до ванны, душа и basin, высота размещения розеток, наличие заземляющего проводника и возможность отключения отдельных линий. В проекте должны быть указаны не только фирма и цвет корпуса, но и класс защиты, ток защитного устройства, сечение кабеля и параметры автомата.
В Финляндии при работе с электроустановками во влажных помещениях нужно учитывать действующие национальные требования и рекомендации производителя оборудования. Полезную справочную информацию об услугах электрика в Финляндии можно найти здесь. Однако каталог не заменяет проект: окончательное решение принимает квалифицированный электрик или инженер с учётом планировки и нормативов.
Содержание
Что означает маркировка IP
Степень защиты IP указывается двумя группами цифр. Первая отвечает за защиту от твёрдых частиц, вторая - от воды. Обозначение IP44 означает, что корпус защищён от предметов размером более 1 мм и от брызг, попадающих под углом до 60°, но не обещает защиту при сильной струе или погружении. IPX5 предусматривает защиту от водяных струй, а IPX6 - от мощных водяных потоков. Для оборудования, которое может временно находиться под водой, применяются иные показатели, например IPX7.
Маркировка IP относится к конкретному изделию или системе, а не ко всей розетке «в целом». Если розетка имеет крышку, уплотнительные элементы и монтажную коробку, важно, чтобы все части сохраняли заявленную степень защиты в собранном виде. Неисправная крышка, неправильно установленная мембрана или трещина в корпусе обнуляют практическую пользу даже от высокой маркировки.
При выборе также смотрят на корпус из нержавеющей стали или ударопрочного материала, качество уплотнений, наличие заводской крышки и возможность эксплуатации в вертикальной или горизонтальной ориентации. Для улицы и помещений с брызгами IP44 может быть разумным минимумом, но в душевой, у pool или в зоне автоматического мытья требования обычно строже.
Розетки и их расположение
Розетка должна подбираться не только по внешнему виду. Для влажного помещения важны класс защиты, наличие заземляющего контакта, номинальный ток, тип устройства и допустимый способ установки. Бытовые розетки без крышки, особенно расположенные рядом с умывальником или ванной, выглядят экономично, но создают ненужный риск.

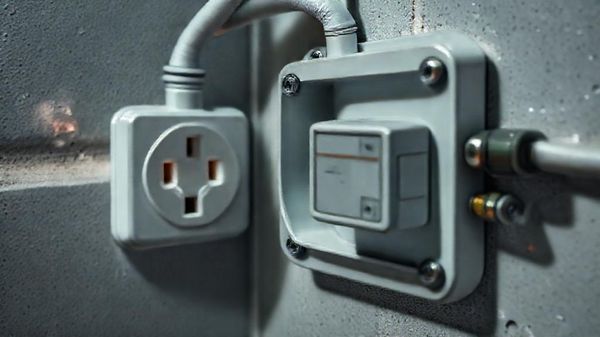

Если розетка находится в зоне, где возможны брызги, корпус устанавливают в подходящую монтажную коробку с уплотнением и защитной крышкой. Самостоятельная обрезка корпуса, просверливание отверстий для кабеля или использование винтов, нарушающих герметичность, недопустимы. Все отверстия и стыки должны сохранять защиту, заявленную производителем.
| Место установки | Минимальные требования | На что обратить внимание |
|---|---|---|
| Зона с возможными брызгами | Розетка с защищённым корпусом и крышкой, обычно не ниже IP44 | Герметичность монтажной коробки, расстояние до воды, заземление |
| Кухонная зона рядом с мойкой | Защита от брызг, удобный доступ и отдельная выделенная линия для мощной нагрузки | Не располагать розетку под мойкой без необходимости и без возможности обслуживания |
| Прачечная и подсобное помещение | Розетка с крышкой и защищённый кабельный ввод | Учитывать протечки, вибрацию оборудования и влажность при уборке |
| Зона прямого воздействия струи | Только оборудование, прямо предназначенное для такой зоны | Не считать обычную влагозащищённую розетку пригодной для душа |
Кабель: сечение имеет значение
У кабеля нет маркировки IP, поэтому его защита обеспечивается не «водостойкостью», а правильным монтажом. В сырых и мокрых зонах применяют кабели, рассчитанные на конкретный способ прокладки и окружающие условия: в трубе, в металлическом лотке, в штукатурке или внутри защищённого кабель-канала. Важны тип изоляции, температурный диапазон, устойчивость к воде и механическим повреждениям.
Наиболее распространённое решение для бытовых линий - медный кабель с соответствующей площадью сечения жил. Для розеточной группы часто применяют 1,5 или 2,5 мм², однако это не универсальная инструкция. Итоговое сечение рассчитывают по нагрузке, длине линии, допустимому падению напряжения, способу укладки и температуре. Для мощной варочной поверхности, водонагревателя или сауны потребность в токе будет иной.
Соединения и ответвления нельзя просто прятать в коробку под штукатуркой в месте, где возможна протечка. Влажные помещения требуют доступного расположения соединений либо использования сертифицированных герметичных распределительных устройств. Кабель не должен пересекать горячие поверхности, подвижные части оборудования и зоны, где его можно повредить при сантехническом ремонте.
Отдельного внимания заслуживает заземление. Заземляющий проводник должен иметь непрерывность, правильное подключение к розетке и электрооборудованию. Проводник PE нельзя разрывать переключателем или использовать как рабочий проводник. В системах TN и TT применяются разные требования к сопротивлению петли и заземляющим электродам, поэтому тип заземления нужно определить до монтажа.
Защита от поражения током
Устройство защитного отключения - обязательный элемент безопасности для большинства розеточных групп в помещениях с повышенной влажностью. Чаще всего применяют устройство с номинальным остаточным током 30 мА, но конкретную схему защиты выбирают по проекту и местным правилам. Такое устройство реагирует на утечку через человека, повреждённую изоляцию или влагу, поступившую внутрь оборудования.
УЗО не заменяет заземление, автоматический выключатель и правильный монтаж. Оно не спасёт, если проводник заземления отсутствует, вилка имеет плохой контакт или розетка постоянно залита. Кроме того, слишком чувствительный прибор может регулярно отключаться из-за конденсации, перегрузки или неисправного подключения. Частые срабатывания нельзя игнорировать - сначала выясняют причину.
Для каждой группы нужно проверить номинал автомата, тип кривой отключения, ток УЗО и его селективность, если в квартире несколько линий. Важно, чтобы кабель был защищён от перегрузки и короткого замыкания, а установленные изготовителем значения не изменялись «по удобству».
Практическая последовательность работ
- Составить план помещения и отметить все источники воды, точки слива, вентиляцию и места возможного попадания брызг.
- Разделить влажные зоны, определить расположение розеток и электроприборов, исключить установку обычных изделий в зонах прямого воздействия воды.
- Проверить существующую электропроводку: состояние изоляции, заземляющий проводник, защитные устройства и возможность прокладки новых линий.
- Подобрать оборудование по классу IP, назначению, току и способу монтажа, обязательно сверившись с инструкцией производителя.
- Рассчитать нагрузку и выбрать кабель, автомат и устройство защитного отключения без нарушения требований по падению напряжения и селективности.
- Смонтировать розетки и кабельные трассы с уплотнёнными вводами, доступными соединениями и защитой от механических повреждений.
- После завершения провести измерения и испытания: сопротивление изоляции, непрерывность PE, параметры петли, работу УЗО и проверку заземления.
- Зафиксировать результаты в документации и регулярно проверять срабатывание защитных устройств в ходе эксплуатации.
Памятка перед покупкой
Перед заказом розетки или кабеля полезно отметить пять параметров: точное место установки, возможное направление воды, наличие заземляющего проводника, максимальную нагрузку и необходимость постоянного доступа к оборудованию. Например, IP55 у розетки сам по себе не отменяет запрета на её установку в душевой. Корпус с защитой от брызг нельзя ставить там, где техника подвергается прямому погружению или мытьё под давлением.
Если помещение перестраивается, разумно сначала обсудить электрику со сантехником и проектировщиком. Один и тот же вопрос может решаться по-разному в зависимости от высоты душа, расположения ванны, типа пола и возможности скрытой прокладки. Особенно это касается новостроек, реконструкции старых зданий и объектов, где ранее использовалась проводка без полноценного заземления.
Итог
Смотрите также:
Что нужно знать о монтаже розеток и выключателей http://stroybud.com/chto-nuzhno-znat-o-montazhe-rozetok-i-vyiklyuchateley/.
Интересности на тему: Системы заземления: что это такое и зачем они необходимы в электроустановках? Советы от AzadMay
Классные советы в статье "Генератор для дачи: что нужно знать перед выбором автономного источника энергии" здесь.
Электромонтаж во влажных помещениях начинается не с выбора красивого корпуса, а с анализа риска. Розетка должна соответствовать месту установки, кабель - нагрузке и выбранной схеме прокладки, соединения - условиям эксплуатации, а защита от поражения током - быть проверена измерениями. Ни одна маркировка IP не заменяет грамотный проект и квалифицированный монтаж.
Если в квартире уже есть розетки рядом с ванной, раковиной или стиральной машиной, стоит проверить их состояние и не ограничиваться визуальным осмотром. При необходимости лучше пригласить электрика для диагностики, чем ждать первого короткого замыкания. Опыт других мастеров, фотографии проблемных мест и вопросы специалистам помогут заранее избежать самой дорогой ошибки - неправильной электромонтажной работы, которую придётся переделывать.
