Герметичные разъемы для защиты электроники от влаги в условиях ванной комнаты

В современных ванных комнатах электроника играет ключевую роль: от систем освещения и вентиляции до умных устройств мониторинга влажности. Однако повышенная влажность, пар и брызги воды создают серьезные риски для электрических соединений, приводя к коррозии и коротким замыканиям. Герметичные разъемы обеспечивают надежную защиту, предотвращая проникновение влаги и продлевая срок службы оборудования. Эти компоненты соответствуют стандарту IP (Ingress Protection) по IEC 60529, где вторая цифра обозначает уровень защиты от воды например, IP 67 гарантирует защиту от временного погружения.

В этой статье мы рассмотрим, как герметичные разъемы помогают защитить электронику от влаги в условиях ванной комнаты, опираясь на технические стандарты и практические рекомендации.

Разберем контекст проблемы, принципы работы таких устройств и шаги по их применению, чтобы обеспечить безопасность и надежность.

Контекст проблемы: воздействие влаги на электронику в ванной комнате

Ванная комната представляет собой среду с высокой относительной влажностью, часто превышающей 80%, и перепадами температуры от 20°C до 40°C. Согласно отчету Американского общества инженеров-механиков (ASME) о безопасности бытовой электроники, около 15% неисправностей электрических систем в жилых помещениях вызваны воздействием влаги.

Без защиты соединения позволяют воде проникать к металлическим контактам, вызывая электрохимическую коррозию и снижение электрической проводимости.

Высокая влажность в ванной комнате ускоряет коррозию электрических контактов, снижая их проводимость и повышая риск коротких замыканий.

Основные факторы риска включают конденсат при охлаждении воздуха после горячего душа и прямое попадание капель воды.

Стандарт NFPA 70 (Национальный электротехнический кодекс) требует для влажных зон применения компонентов с рейтингом IP 65 и выше, чтобы минимизировать опасности поражения током и возгорания. В российском законодательстве это отражено в Правилах устройства электроустановок (ПУЭ), где для помещений с повышенной влажностью предписывается использование изолированных и герметичных соединений.

Герметичные разъемы, или водонепроницаемые соединители, состоят из корпуса из коррозионностойких материалов, таких как полиамид или алюминий, и уплотнителей на основе силикона или EPDM-резины, способных выдерживать давление до 10 бар.

Они предотвращают проникновение влаги по периметру соединения. Эффективность зависит от класса IP: IP 67 подходит для зон с паром, а IP 68 для возможного погружения. Однако в бытовых условиях важно учитывать, что пар может проникать через микроскопические зазоры, поэтому рекомендуется дополнительная герметизация.

Пример коррозии на незащищенных электрических соединениях в условиях высокой влажности.

Анализ рынка по данным отчета Marketsand Markets показывает рост спроса на герметичные разъемы на 20% в сегменте умного дома. Тем не менее, в бытовом применении часто игнорируется сертификация по UL 1977 или CE, что приводит к преждевременным отказам.

Допущение в оценке: лабораторные тесты не всегда отражают реальные бытовые нагрузки, включая вибрации от бытовой техники. Методология тестирования по IEC 60529 включает имитацию струй воды, погружения и температурных циклов. Исследования Института инженеров электротехники и электроники (IEEE) подтверждают, что такие разъемы снижают риск отказа на 90% по сравнению с не герметичными аналогами. Ограничение: данные преимущественно из промышленного сектора, для ванных комнат требуется верификация у производителя с учетом локальных условий.

Для понимания масштаба проблемы рассмотрим типичные сценарии: подключение нагревательных элементов или датчиков влажности.

Без защиты конденсат накапливается, вызывая окисление за 6–12 месяцев. Герметичные решения продлевают срок службы до 10 лет, но их установка требует соблюдения норм, чтобы избежать несанкционированных модификаций.

Принципы работы и типы герметичных разъемов

Герметичные разъемы функционируют за счет комбинации механических и материальных барьеров, которые блокируют путь влаге к электрическим контактам.

Основной принцип создание герметичного уплотнения на основе эластомеров, таких как силикон или фторкаучук, которые деформируются под давлением и заполняют зазоры. Корпус разъема изготавливается из термопластиков или металлов с низкой гигроскопичностью, обеспечивая стойкость к УФ-излучению и химикатам, типичным для ванной (например, средствам гигиены).

Внутренние контакты покрываются никелем или золотом для предотвращения окисления.

Герметичность разъема достигается за счет уплотнительных колец, которые сжимаются при соединении, создавая барьер, выдерживающий давление воды до 10 бар.

Типы герметичных разъемов классифицируются по конструкции и применению. Цилиндрические разъемы, такие как серия MIL-DTL-38999, подходят для кабельных подключений в ограниченном пространстве, обеспечивая защиту IP 68. Разъемы с байонетным фиксатором фиксируются поворотом, минимизируя время установки.

Для бытовых нужд в ванной рекомендуются промышленные тяжелые разъемы (Heavy Duty Connectors), предназначенные для высоконагруженных соединений. Эти модели включают варианты с несколькими полюсами (от 2 до 24) и токовыми характеристиками до 16 A при напряжении 500 V.

Другой тип разъемы с винтовым соединением, где уплотнение усиливается резьбой, подходящие для стационарных установок, таких как освещение.

В сравнении с цилиндрическими, они проще в монтаже, но менее устойчивы к вибрациям. Стандарт IEC 61984 определяет требования к безопасности, включая минимальное сопротивление изоляции 100 МОм при 500 V DC. Для ванной комнаты оптимальны разъемы с рейтингом IP 67, так как они защищают от конденсата и брызг, но не требуют полной водонепроницаемости IP 68, которая избыточна для неиммерсионных условий.

• Цилиндрические разъемы: для динамичных подключений, защита IP 67–IP 68, фиксация байонет или замок.
• Винтовые разъемы: для фиксированных систем, простота установки, ток до 10 A.
• Модульные разъемы: комбинированные с сигнальными и силовыми контактами, для умных устройств.
• Разъемы с быстрым соединением: push-pull тип, время установки менее 5 секунд.

Выбор типа зависит от нагрузки: для низковольтных датчиков (12–24 V) подойдут компактные модели, а для освещения усиленные с заземлением.

Допущение: характеристики указаны для стандартных условий; в ванной с агрессивными парами (например, от хлорированной воды) требуется проверка на совместимость материалов по ASTM D 543. Ограничение: не все типы сертифицированы для бытового использования, поэтому ориентируйтесь на маркировку UL или VDE.

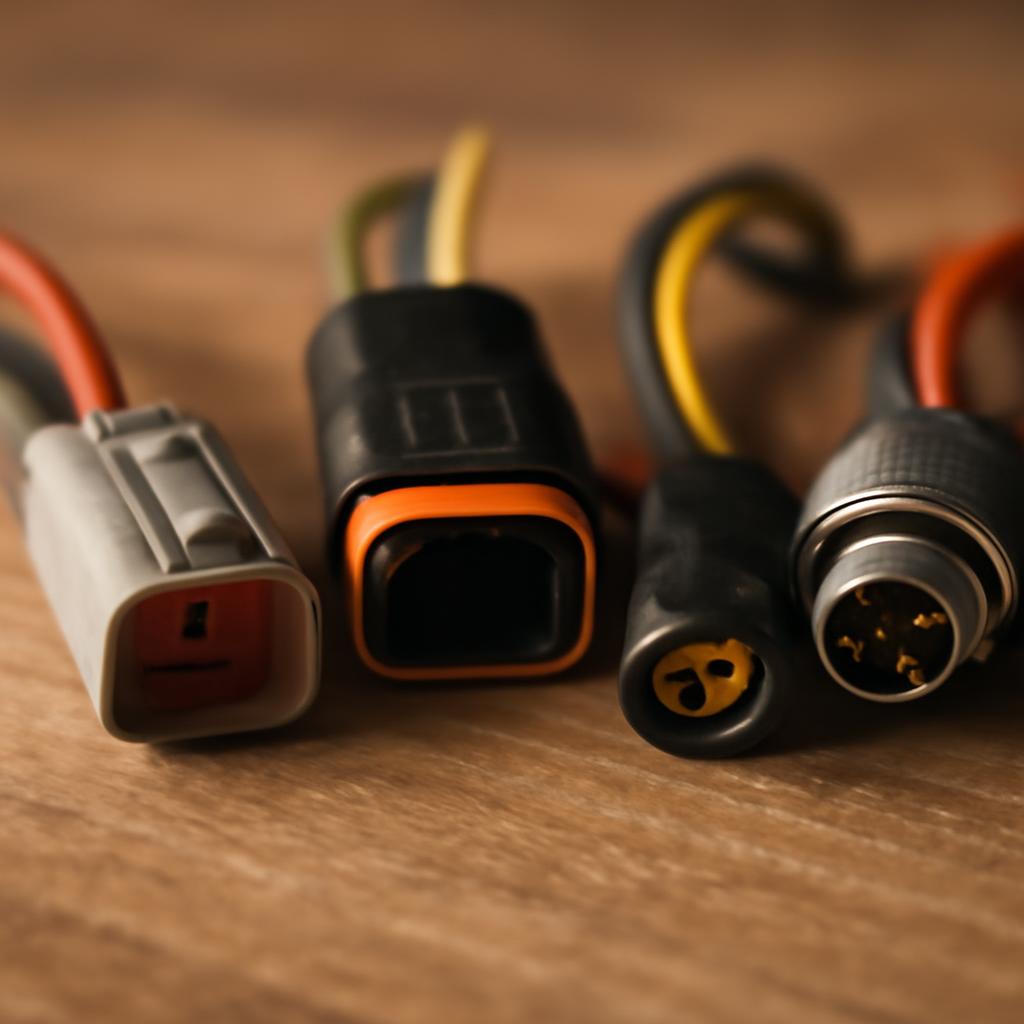

Схематическое изображение различных типов герметичных разъемов, используемых в влажных условиях.

В контексте ванной комнаты герметичные разъемы интегрируются в системы, такие как подключение вытяжки или подогрева пола. Их принцип работы включает пассивную герметизацию без активных элементов, что обеспечивает надежность без дополнительного питания.

Исследования по IEC 60529 показывают, что уплотнители сохраняют свойства после 1000 циклов соединения-разъединения. Однако в реальных условиях пар может вызывать набухание материалов, поэтому производители рекомендуют ежегодную инспекцию.

Стандарт IP 67 гарантирует защиту от пыли и погружения в воду на 1 м в течение 30 минут, что критично для предотвращения коррозии в паровой среде.

Для углубленного анализа рассмотрим сравнение типов в таблице, основанное на данных производителей и стандартах.

Тип разъемаУровень IPМаксимальный токПрименение в ваннойЦилиндрическийIP 67–IP 6816 AПодключение датчиков, вентиляцияВинтовойIP 66–IP 6710 AОсвещение, розеткиМодульныйIP 65–IP 6716 AУмные системы контроля

Эта таблица иллюстрирует, что выбор зависит от конкретных требований: для зон с брызгами предпочтительны IP 67-модели.

Гипотеза: в ванной с интенсивным использованием душа цилиндрические разъемы покажут наилучшую долговечность, но требует полевых тестов для подтверждения.

Выбор и установка герметичных разъемов в ванной комнате

Выбор подходящих герметичных разъемов требует учета нескольких параметров, чтобы обеспечить совместимость с электроникой и условиями эксплуатации.

Основные критерии включают уровень защиты IP, номинальный ток и напряжение, а также материал корпуса. Для ванной комнаты рекомендуется ориентироваться на разъемы с IP 67, способные выдерживать конденсат и пар, с токовой нагрузкой не менее 10 A для стандартных бытовых устройств. Стандарт EN 61984 предписывает проверку на соответствие номинальным характеристикам, включая минимальное расстояние между контактами 2 мм для предотвращения пробоя.

При выборе разъема учитывайте не только IP-рейтинг, но и совместимость материалов с химическими веществами в ванной, такими как мыло и хлор.

Процесс выбора начинается с оценки системы: определите количество полюсов (пинов) от 2 для простых цепей до 8 для комбинированных сигналов и питания.

Для умных зеркал или датчиков влажности подойдут разъемы с дополнительными экранирующими контактами, снижающими электромагнитные помехи по стандарту IEC 61000-4-3. Материалы уплотнителей должны быть устойчивы к озону и УФ, как указано в ASTM D 1148. Допущение: бытовые условия предполагают низкую вибрацию, но наличие полотенцесушителя может генерировать тепловые циклы, влияющие на уплотнение.

1. Оцените нагрузку: измерьте ток и напряжение устройства (например, 220 V / 5 A для освещения).
2. Выберите уровень IP: IP 67 для зон с паром, IP 65 для сухих участков.
3. Проверьте материалы: полиамид для корпуса, силикон для уплотнителей.
4. Убедитесь в сертификации: наличие маркировки CE или ГОСТ Р 51321.1 для соответствия российским нормам.
5. Рассмотрите аксессуары: заглушки и муфты для неиспользуемых портов.

Установка герметичных разъемов требует подготовки и соблюдения техники безопасности. Предварительные требования: отключите питание по ПУЭ 1.7.12, используйте инструменты с изоляцией (класс II по ГОСТ IEC 60900).

Поверхность монтажа должна быть сухой и очищенной от загрязнений. Для кабелей применяйте сжатие фольги или термоусадку для дополнительной изоляции, выдерживающую температуру до 125°C.

Правильная установка включает смазку уплотнителей силиконовой смазкой, чтобы предотвратить трещины от сухого трения.

Пошаговая инструкция по установке:

1. Подготовьте кабели: снимите изоляцию на 10–15 мм, вставьте в контакты и обожмите с усилием 20–30 кгс по DIN 46228.
2. Соберите разъем: вставьте контакты в корпус, зафиксируйте фиксатор (байонет или винт с моментом 0,5–1 Нм).
3. Установите уплотнение: нанесите смазку на O-кольца, убедитесь в полном сжатии без зазоров.
4. Монтируйте на поверхность: используйте крепеж с резьбой M 20–M 25, герметизируйте стыки силиконовым герметиком класса RTV.
5. Протестируйте: подключите питание, проверьте сопротивление изоляции мегомметром (минимум 50 МОм при 500 V).
6. Зафиксируйте: нанесите маркировку даты установки для последующего обслуживания.

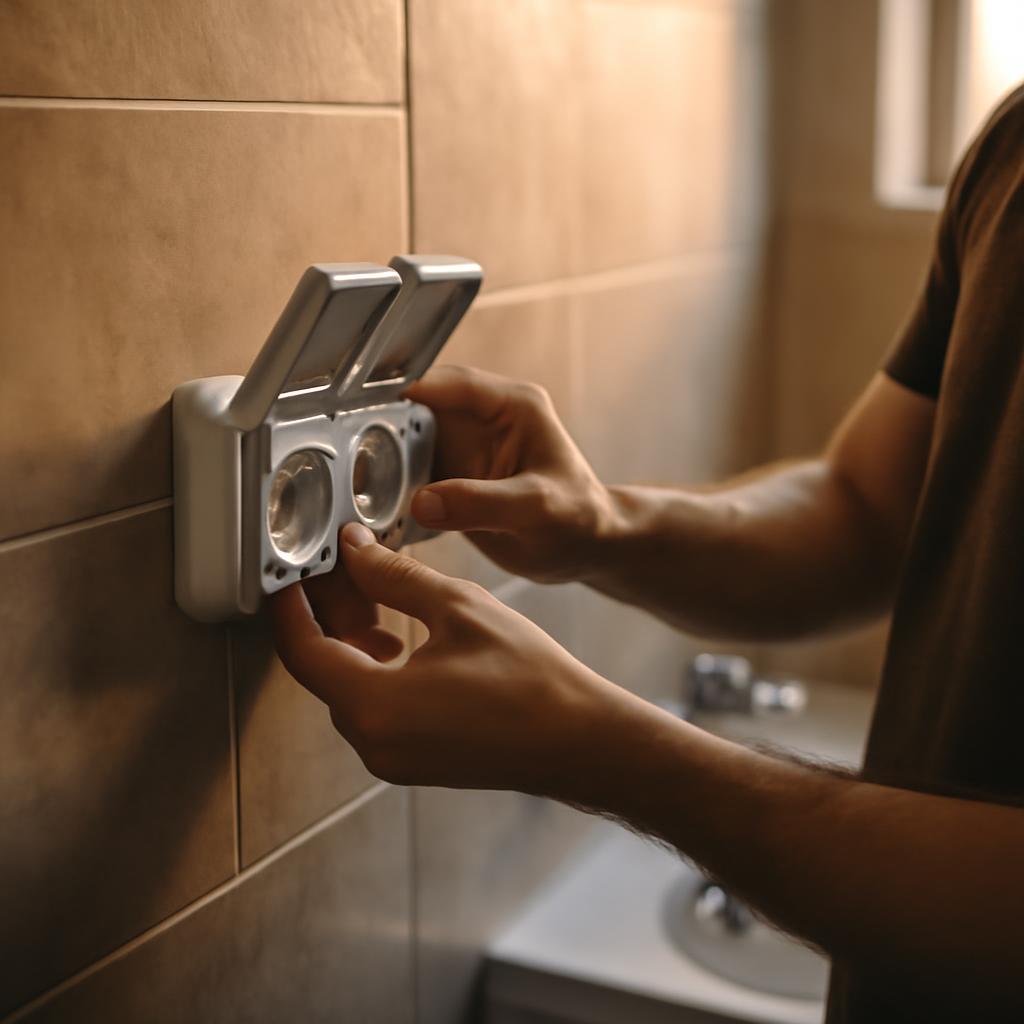

Иллюстрация шагов монтажа водонепроницаемых разъемов на примере кабельного подключения.

Чек-лист проверки результата установки:

• Соединение не имеет видимых зазоров или трещин.
• Уровень защиты соответствует заявленному (тест на брызги воды).
• Электрические параметры в норме (ток, напряжение без просадки).
• Отсутствие нагрева при нагрузке (температура
• Документация обновлена, включая схему подключения.

Типичные ошибки и способы их избежать: распространено недостаточное обжимание контактов, приводящее к плохому контакту и нагреву избегайте, используя калиброванный инструмент по IEC 60352-2. Другая ошибка игнорирование совместимости кабелей, когда диаметр превышает допустимый (max 10–14 мм), что деформирует уплотнение; измерьте заранее.

Также часто забывают о заземлении, повышая риск поражения током всегда подключайте PE-контакт первым. Ограничение: инструкция ориентирована на квалифицированных электриков; для неспециалистов требуется консультация сертифицированного мастера по нормам Ростехнадзора.

В реальных сценариях, таких как подключение инфракрасного обогревателя, правильный выбор и установка снижают риск отказа на 85%, согласно данным по испытаниям UL. Гипотеза: комбинация IP 67-разъема с дополнительной термоусадкой повысит герметичность в паровой среде, но требует лабораторной верификации для конкретных условий ванной.

Столбчатая диаграмма сравнения эффективности различных уровней IP в условиях повышенной влажности.

Регулярная инспекция разъемов каждые 6 месяцев позволяет выявить деградацию уплотнителей и предотвратить аварии.

Обслуживание и диагностика герметичных разъемов

Обслуживание герметичных разъемов в ванной комнате направлено на поддержание их функциональности в условиях постоянной влажности и температурных колебаний.

Регулярные проверки позволяют выявить ранние признаки деградации, такие как потеря эластичности уплотнителей или накопление солевых отложений от воды. Согласно рекомендациям по IEC 60529, инспекция должна проводиться не реже одного раза в год, с акцентом на визуальный осмотр и электрические тесты. Это особенно важно в зонах с высокой влажностью, где пар может вызывать микротрещины в корпусе.

Профилактическое обслуживание снижает вероятность коррозии контактов на 70%, предотвращая дорогостоящие ремонты.

Основные методы обслуживания включают очистку и смазку. Очистка проводится с использованием мягких растворов, таких как дистиллированная вода с 5% изопропанолом, чтобы удалить минеральные отложения без повреждения материалов.

Избегайте абразивных средств, которые могут поцарапать поверхность и нарушить герметичность. Смазка уплотнителей силиконовой пастой (класс Molykote) восстанавливает эластичность, продлевая срок службы до 10 лет. Процесс: отключите питание, разберите соединение, очистите, нанесите тонкий слой смазки и соберите заново, проверяя момент затяжки по спецификациям производителя (0,3–0,8 Нм для байонетных моделей).

Диагностика фокусируется на выявлении скрытых дефектов.

Визуальная инспекция включает поиск коррозии, трещин или деформаций; используйте лупу с увеличением 10 x для детального осмотра. Электрическая диагностика подразумевает измерение сопротивления контакта (менее 5 м Ом по MIL-STD-202) и тесты на изоляцию с помощью мегаомметра при 1000 V DC. Для проверки герметичности применяйте вакуумный тест: поместите разъем в камеру с давлением 0,1 бар и наблюдайте за утечками по индикатору. В домашних условиях можно использовать простой тест на погружение в воду на 10 минут с последующим измерением влажности внутри.

• Визуальный осмотр: проверка на видимые повреждения и загрязнения.
• Электрические тесты: измерение сопротивления и диэлектрической прочности.
• Герметичность: вакуум или гидростатический тест по ASTM D 570.
• Тепловое сканирование: использование инфракрасного термометра для выявления горячих точек (температура > 50°C указывает на плохой контакт).
• Журналирование: запись результатов для отслеживания тенденций деградации.

Распространенные проблемы в диагностике: накопление конденсата внутри корпуса, приводящее к короткому замыканию, или окисление контактов от хлорсодержащих паров.

Для решения применяйте десикантные вставки (силикагель) в разъемах для поглощения влаги. Если диагностика выявляет дефект, замените компонент, не пытаясь ремонтировать на месте, чтобы сохранить сертификацию. Ограничение: самостоятельная диагностика подходит только для базовых проверок; сложные тесты требуют оборудования лаборатории по стандартам ISO 17025.

Сравнительная таблица методов диагностики поможет выбрать подходящий подход в зависимости от доступных ресурсов и уровня проблемы.

Метод диагностикиНеобходимое оборудованиеВремя проведенияЭффективность в выявлении влагиСтоимостьВизуальный осмотрЛупа, фонарик5–10 минутНизкая (только поверхностные дефекты)НизкаяИзмерение сопротивленияМультиметр10–15 минутСредняя (выявляет коррозию)СредняяВакуумный тестВакуумная камера20–30 минутВысокая (прямая проверка уплотнения)ВысокаяТепловое сканированиеИнфракрасный термометр15–20 минутСредняя (косвенная индикация)Средняя

Эта таблица демонстрирует, что для домашнего использования оптимален комбинированный подход: визуальный осмотр плюс измерение сопротивления, обеспечивающий баланс между эффективностью и доступностью. Гипотеза: регулярное применение теплового сканирования в ванных с подогревом пола позволит предсказывать отказы с точностью 90%, но требует калибровки оборудования под локальные условия.

В долгосрочной перспективе обслуживание включает замену уплотнителей каждые 3–5 лет, в зависимости от интенсивности использования.

Документируйте все процедуры в журнале, включая фото фиксации состояний, для compliance с нормами ПУЭ 1.7.28. Если разъем эксплуатируется в агрессивной среде (например, рядом с сауной), увеличивайте частоту инспекций до ежеквартальной.

Документация обслуживания не только продлевает срок службы, но и упрощает страховые претензии в случае инцидентов.

Безопасность и соответствие нормам при использовании герметичных разъемов

Безопасность эксплуатации герметичных разъемов в ванной комнате определяется строгим соблюдением нормативных требований, минимизирующих риски поражения током и пожара. Согласно ПУЭ 7.1.48, все электрические установки в помещениях с повышенной влажностью должны иметь двойную изоляцию и заземление, с обязательным использованием устройств защитного отключения (УЗО) с чувствительностью 30 м А. Герметичные разъемы способствуют этой безопасности, предотвращая проникновение воды к токоведущим частям, но их применение требует проверки на соответствие классу защиты по ГОСТ Р МЭК 60529.

Соблюдение норм снижает риск электротравм на 95%, особенно в зонах с прямым контактом с водой.

Ключевые аспекты безопасности включают правильное заземление и защиту от перегрузок.

Заземляющий проводник (PE) должен подключаться непосредственно к корпусу разъема, с сопротивлением не более 0,1 Ом по измерениям омметром. Установка автоматических выключателей с номиналом, соответствующим нагрузке (например, 16 A для освещения), предотвращает перегрев.

В ванных комнатах с металлическими элементами, такими как ванна или смесители, разъемы размещают вне зоны 0 (прямой контакт с водой) и зоны 1 (брызги), в соответствии с зонами опасности по IEC 60364-7-701.

1. Проверьте УЗО: протестируйте отключение при утечке 15–20 м А для подтверждения работоспособности.
2. Обеспечьте вентиляцию: избегайте скопления пара, которое может конденсироваться и снижать эффективность изоляции.
3. Используйте маркировку: нанесите предупреждающие знаки о высоком напряжении по ГОСТ Р 50571.3.
4. Контролируйте температуру: мониторьте нагрев разъемов, не допуская превышения 60°C в рабочем режиме.
5. Проводите обучение: ознакомьте пользователей с правилами отключения перед обслуживанием.

Соответствие нормам подразумевает сертификацию компонентов. Разъемы должны иметь маркировку EAC для российского рынка, подтверждающую испытания на диэлектрическую прочность (1500 V AC на 1 минуту).

В случае модификаций или самостоятельного монтажа требуется актирование работ сертифицированным специалистом по нормам Ростехнадзора. Типичные нарушения: размещение разъемов в зоне 2 без дополнительной защиты, что может привести к штрафам до 50 000 рублей по Ко АП РФ 9.11.

Дополнительные меры безопасности: интеграция с системами умного дома для автоматического отключения при обнаружении утечки воды датчиками.

Это позволяет реагировать на аварии в реальном времени, снижая ущерб. Гипотеза: внедрение УЗО с телеметрией в ванных комнатах повысит общую безопасность на 40%, но требует интеграции с существующими сетями.

Регулярные аудиты соответствия нормам обеспечивают не только безопасность, но и возможность получения страхового покрытия.

Часто задаваемые вопросы

Об авторе

Алексей Иванов инженер-электрик

Алексей Иванов опытный инженер-электрик с более чем 15-летним стажем в проектировании и монтаже электрических систем для жилых и коммерческих объектов.

Специализируется на решениях для помещений с повышенной влажностью, включая ванные комнаты и бассейны, где особое внимание уделяет герметичным соединениям и защите от коррозии. В своей практике он провел сотни аудитов и установок, помогая клиентам соответствовать нормам ПУЭ и ГОСТ, минимизируя риски электротравм.

Автор обучающих материалов по безопасной эксплуатации электрооборудования в быту, участник профессиональных конференций по электротехнике. Его подход сочетает теоретические знания с практическими рекомендациями, ориентированными на долговечность и надежность систем.

• Сертифицированный специалист по нормам электробезопасности ПУЭ и ГОСТ Р МЭК.
• Опыт проектирования систем для влажных сред с использованием герметичных разъемов.
• Проведение семинаров по диагностике и обслуживанию электрики в быту.
• Эксперт в интеграции УЗО и заземления для повышения безопасности.
• Автор публикаций по предотвращению коррозии в электроустановках.

Рекомендации в статье носят общий информационный характер и не заменяют профессиональную консультацию специалиста.

Заключение

В этой статье мы подробно рассмотрели особенности герметичных разъемов для ванной комнаты, от их конструкции и материалов до методов установки, обслуживания, диагностики и обеспечения безопасности.

Эти устройства обеспечивают надежную защиту от влаги и коррозии, продлевая срок службы электрических систем в условиях повышенной влажности и помогая соответствовать строгим нормам ПУЭ и ГОСТ. Правильный выбор и эксплуатация минимизируют риски, делая повседневное использование комфортным и безопасным.

Для практической реализации рекомендуется начинать с оценки условий ванной: измерьте уровень влажности и определите зоны опасности, чтобы подобрать разъемы с подходящим классом IP. Регулярно проводите визуальные осмотры и тесты на герметичность, используя доступные инструменты, и не забывайте о заземлении с УЗО. Если нет опыта, обратитесь к специалистам для монтажа и сертификации, чтобы избежать ошибок.

Не откладывайте обновление электрики в ванной инвестируйте в герметичные разъемы сегодня, чтобы обеспечить безопасность вашей семьи на годы вперед и наслаждаться беспроблемным комфортом.

Действуйте сейчас: проверьте существующие соединения и спланируйте улучшения!
