Как устроены вертикальные жалюзи
Вертикальные жалюзи — это аккуратная система управления светом, где поворот и сдвиг ламелей позволяют точно дозировать освещённость и приватность.
За простым видом скрывается механика из направляющих, кареток и тяг, работающих синхронно. Разобравшись в устройстве, легче выбрать подходящую модель, правильно собрать её и без лишних усилий обслуживать годами. Подобрать подходящий вариант поможет каталог жалюзи.
Содержание
Основные элементы вертикальных жалюзи

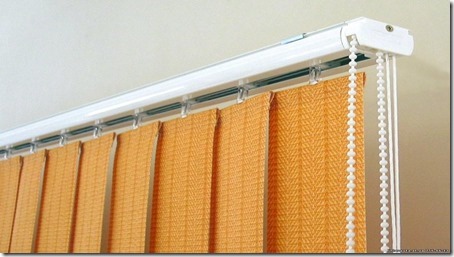

Конструкция начинается с верхней направляющей — алюминиевого профиля (карниза), внутри которого движутся каретки.
Каждая каретка несёт подвес ламели (тканевой, ПВХ или алюминиевой полосы) и соединена с вращающимся стержнем внутри профиля. Поворот реализован шестерёнчатыми узлами («пауками»): вращение передаётся от общего вала по ряду кареток, поэтому ламели поворачиваются синхронно.
Сдвиг обеспечивается тяговым шнуром, который идёт по замкнутому контуру через ролики. Тянущий шнур перемещает ведущую каретку, а та — весь «пакет» полос. Внизу у тканевых ламелей установлены утяжелители: пластиковые или металлические грузики, соединённые цепочкой, чтобы ламели не перекручивались и ровно висели.
Управление бывает раздельным (цепочка — поворот, шнур — сдвиг) и одноканальным через управляющую палочку (жезл), когда поворот и сдвиг выполняются одной рукоятью: вращают — поворачиваются, тянут — сдвигаются.
Завершает систему декоративная планка или кулиса, закрывающая направляющую. В качественных моделях предусмотрены стопоры, чтобы ламели не «доходили» до крайнего положения с ударом, и компенсаторы шагов, подравнивающие каретки при длинных пролётах.
Состав комплекта (типовой набор):
- - верхняя направляющая с механизмом поворота и каретками;
- - набор ламелей с отверстиями под подвес и нижними карманами;
- - утяжелители и нижняя соединительная цепочка;
- - управляющие элементы: шнур и цепь либо поворотный жезл;
- - крепёж: клипсы/кронштейны для потолка или стены, стопоры и декоративные заглушки.
Механизм работы: поворот и сдвиг
Управляющая цепь связана с редуктором, который вращает шестигранный (или круглый с шлицом) вал внутри карниза.
На валу сидят минишестерни кареток — отсюда синхронный поворот ламелей на 180°: «глухо» закрыто — полузакрыто — открыто. Шнур или жезл перемещают ведущую каретку. С ней через стыкфиксаторы сцеплены остальные, поэтому весь пакет уходит в выбранную сторону. Сторона складывания задаётся при заказе: влево, вправо, к центру (двухсторонний сбор), от центра. На эркерах и арках применяют изогнутую направляющую, где каретки проходят по радиусу — сдвиг возможен вдоль кривой, а поворот ламелей сохраняется.
Чтобы исключить перекрёст и «ступеньки», производители ставят распределители шага: если ламели при закрытии ложатся не строго параллельно, достаточно повернуть цепь до упора и слегка потянуть шнур — механизм синхронизируется.
В системах с жезлом вала поворота нет: к каждой каретке приходит тонкая тяга, спрятанная в профиле; жезл через раздатчик крутит тяги, а продольное движение палочки сдвигает цепочку кареток. В детских и общественных помещениях добавляют защиты: разрывные муфты у цепи, ограничители длины шнуров, а иногда магнитные фиксаторы — это снижает риск зацепов.
Материалы ламелей (коротко о различиях):
- - ткань с ПВХ-пропиткой — мягкая светорегуляция, большая палитра;
- - стеклоткань — стойкость к УФ, негорючесть, ровный свет;
- - ПВХ-ламели — практичны на кухне и в санузле, легко моются;
- - алюминий — чёткие линии, устойчив к влаге, но «звенит» при ветре;
- - текстиль «блэкаут» — плотное затемнение для спален и проекторов.
Монтаж и регулировка на месте
Кронштейны ставят по уровню: для потолка — клипсызащёлки, для стены — Гобразные держатели с выносом, чтобы ламели свободно проходили под подоконником.
Направляющую защёлкивают на клипсах, проверяют лёгкость хода кареток. Ламели навешивают после установки карниза: подвес — это крючок или «крокодил» на каретке, который входит в верхнюю прорезь полосы.
Важно соблюсти ориентацию: у тканевых ламелей верхняя кромка жёстче и отмечена меткой. Нижние грузики вставляют в карманы и соединяют цепочкой по периметру ряда. Первичная регулировка: цепью доводят поворот до параллели, шнуром подгоняют плотность складывания пакета. Если ламели цепляются за подоконник, уменьшают длину полос (снимают по 5–10 мм) или выносят карниз дальше от стены.
При широких проёмах устанавливают дополнительную опору посередине карниза, чтобы исключить прогиб. Для лёгкого ухода закладывают съёмный край: крайняя ламель крепится на разъёмный подвес — это позволит быстро снять ряд для стирки или замены без демонтажа направляющей.
Полезные размеры и советы по установке: - шаг кареток обычно 89 или 127 мм — под него режут ламели; - выступ карниза от стены — не менее 6–8 см для свободного хода; - зазор снизу до подоконника — 10–20 мм, чтобы цепочка не тёрлась; - при длине карниза свыше 2,5–3 м добавляют опору в центре; - направление сбора выбирают «от ручки окна», чтобы не перекрывать доступ.
Уход и типичные неисправности
Тканевые ламели пылесосят щёткой на минимальной мощности, пятна удаляют мягкой губкой с неабразивным средством.
ПВХ и алюминий моют влажной салфеткой. Раз в сезон проверяют: не ослабли ли крепления, не перетёрлась ли цепь, ровно ли ходят каретки. Если ламели поворачиваются неравномерно, цепью доводят механизм до упора и синхронизируют вал — «срыв» шага частая мелочь после интенсивной эксплуатации.
При тугом ходу кареток смазывают оси силиконовым спреем (без излишков, чтобы не испачкать ткань). Если шнур перетерся, его меняют: в большинстве систем это замкнутый контур, который легко протянуть по ролику с помощью тонкой проволоки.
Сломанный крючок подвеса ламели — расходник: его меняют, не снимая карниза, аккуратно поддев защёлку плоской отвёрткой. Если направляющая провисла, добавляют средний кронштейн или подтягивают саморезы в закладных. При сильной деформации ламели (например, от нагрева батареей) ткань лучше заменить — «утюжить» горячим нельзя, полимерные волокна теряют форму.
Чек-лист по уходу и мелкому ремонту:
- - пылесосить/протирать раз в 2–4 недели, пятна удалять точечно;
- - проверять натяжение цепи и состояние шнура, при износе — менять;
- - смазывать ролики и оси кареток силиконовым спреем;
- - подтягивать крепёж карниза, добавлять опоры на длинных пролётах;
- - хранить снятые ламели ровно, не сгибая, чтобы не было «волн».
Заключение
Вертикальные жалюзи — это продуманная механика под элегантной оболочкой: направляющая с каретками, поворотный вал, управляющие цепь и шнур, ламели с утяжелителями.
Понимание устройства помогает безошибочно выбрать материалы и ширину шага, грамотно смонтировать карниз и быстро устранить мелкие неполадки.
Смотрите также:
Как установить металлопластиковые окна на балкон http://stroybud.com/kak-ustanovit-metalloplastikovyie-okna-na-balkon/.
Интересности на тему: Окна Липецк: Надежный Монтировать Пластиковых Конструкций
Классные советы в статье "Как ставить москитную сетку на пластиковое окно" здесь.
При аккуратном обращении и периодическом уходе система служит годами, а регулировка света остаётся точной и удобной каждый день.
