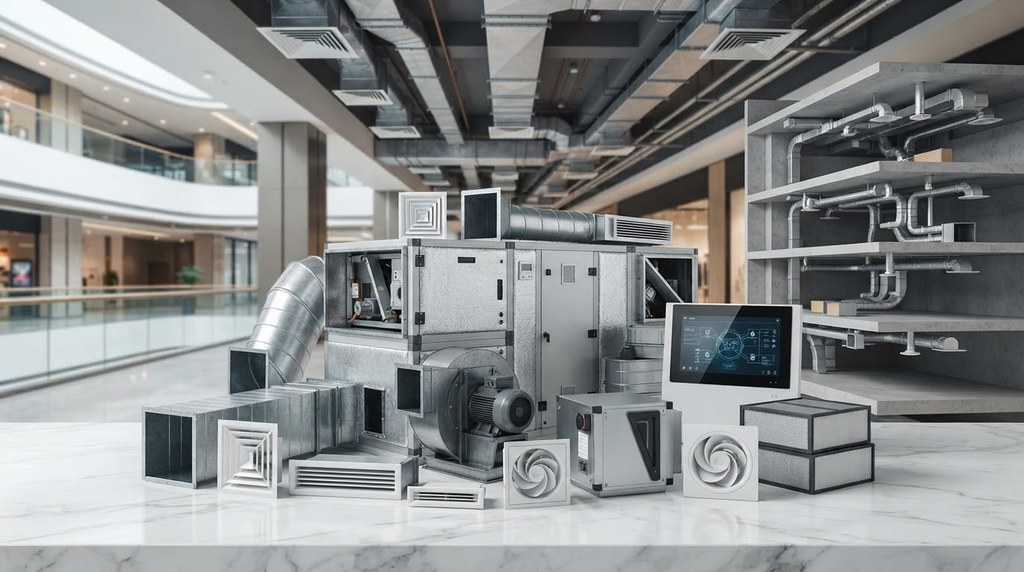

Как спроектировать вентиляцию общественного здания, чтобы система работала стабильно

Вентиляция в общественном здании часто работает не так, как задумывалась. В одном кабинете дует, в соседнем душно, в зале для совещаний к обеду становится тяжело дышать, а запах из санузлов уходит в коридор. Оборудование при этом исправно, вентиляторы крутятся. Причина обычно в том, что система не рассчитана на реальные режимы работы или не была правильно отрегулирована.

Стабильность вентиляции закладывается в проекте: в разделении систем, расчете сети, выборе регулирующих элементов и в последующей наладке. Одна из деталей, без которых не обойтись, – регулирующий клапан, такой как на странице sl-laser.ru/catalog/klapany-vozdushnye/pryamougolnye-reguliruyushchie-sl-kpr/: он позволяет перекрыть или плавно настроить расход воздуха в конкретной ветке системы.

Ниже – почему вентиляция общественных зданий работает нестабильно, какие решения закладывают в проект и как проверяют результат.

Почему система теряет баланс

Вентиляционная сеть – это разветвленная система воздуховодов, по которой вентилятор раздает воздух в десятки помещений. Воздух идет по пути наименьшего сопротивления. Помещения, которые ближе к вентилятору или подключены короткими ветками, получают больше воздуха, дальние – меньше. Если сопротивления веток не выровнены, расход в помещениях отличается от проектного.

Баланс нарушают и другие причины.

• Неплотные соединения воздуховодов, через которые воздух теряется или подсасывается.
• Засоренные фильтры, которые снижают производительность всей системы.
• Одна система на помещения с разным режимом работы: офисы, конференц-зал, санузлы, столовая.
• Отсутствие регулирующих элементов, которыми можно выставить расходы при наладке.
• Изменения планировки после сдачи здания без пересчета вентиляции.

Нормативная база

Проектирование вентиляции ведется по своду правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Испытания и наладку выполняют по ГОСТ 34060-2017 «Инженерные сети зданий и сооружений внутренние. Испытание и наладка систем вентиляции и кондиционирования воздуха. Правила проведения и контроль выполнения работ».

ГОСТ 34060-2017 задает конкретные критерии. Отклонение фактического расхода воздуха через воздухораспределители общеобменных систем от проектного допускается в пределах ±8% при условии обеспечения требуемого подпора или разрежения в помещении. Для местных отсосов допускается превышение до +10%. Потери или подсосы воздуха в системе не должны превышать 8% расхода воздуховода. Эти цифры и есть измеримое определение стабильной работы системы.

Решение 1. Разделите системы по режимам

Помещения с разным графиком работы и разными требованиями лучше обслуживать разными системами. Офисы, актовый или конференц-зал, помещения общественного питания, санузлы, технические помещения работают по-разному, и одна общая система не может одновременно удовлетворить всех.

Отдельные системы позволяют включать и регулировать вентиляцию по фактическому использованию помещений. Конференц-зал, где собирается много людей на короткое время, получает свой режим. Санузлы и кухни работают на вытяжку и не отдают запахи в коридоры.

Решение 2. Рассчитайте и увяжите сеть

При проектировании выполняют аэродинамический расчет: определяют сопротивление каждой ветки и подбирают сечения воздуховодов так, чтобы потери давления в ветках были близки. Полностью выровнять сопротивления только сечениями удается не всегда, особенно в разветвленной сети с ветками разной длины.

Там, где сечениями увязать сеть не получается, в проект закладывают регулирующие элементы: клапаны и диафрагмы. Они добавляют сопротивление коротким веткам, и воздух распределяется по помещениям в проектных пропорциях.

Решение 3. Поставьте регулирующие клапаны в правильных местах

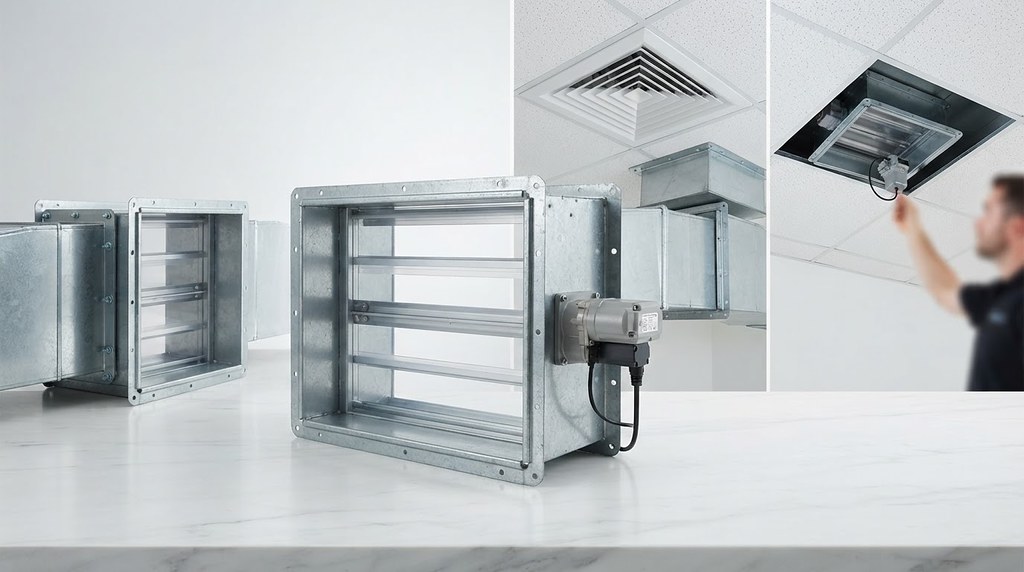

Регулирующий клапан – это корпус с поворотными лопатками, которые перекрывают сечение воздуховода полностью или частично. Клапаны ставят на ответвлениях к отдельным помещениям и группам помещений, перед воздухораспределителями, на системах с несколькими режимами работы.

Клапаны различаются по конструкции и управлению. Прямоугольный клапан СЛ-КПР, если опираться на описание производителя, имеет корпус из оцинкованной стали и параллельные лопатки, выпускается размерами от 100 до 1200 мм и комплектуется электроприводом: для режима «открыто-закрыто» с пружинным возвратом или для плавного регулирования. Исполнение с уплотнителями рассчитано на рабочее давление до 1800 Па, без уплотнителей – до 1500 Па.

При проектировании важно предусмотреть доступ к клапанам. Если после монтажа потолка до клапана нельзя добраться, наладку выполнить не получится. Перенастроить систему под новую планировку позже тоже будет сложно.

Решение 4. Используйте обратные клапаны

Когда вентилятор остановлен, воздух может пойти по системе в обратном направлении: с улицы в здание, из одной вытяжной системы в другую, из санузлов в коридор. Обратные клапаны пропускают воздух только в одном направлении и закрываются при остановке вентилятора. Их ставят на вытяжных системах, выходах вентиляторов, на системах, которые работают по графику.

Решение 5. Обеспечьте герметичность

ГОСТ 34060-2017 ограничивает потери и подсосы воздуха 8% расхода воздуховода. Превышение означает, что часть воздуха не доходит до помещений или в систему подсасывается воздух из запотолочного пространства. Герметичность зависит от качества соединений, уплотнений, фланцев и заделки мест прохода воздуховодов через конструкции. Если части системы имеют разные классы герметичности, стандарт требует испытывать их отдельно.

Решение 6. Предусмотрите обслуживание

Система работает стабильно, пока ее обслуживают. В проекте нужно предусмотреть ревизионные люки для доступа к клапанам и очистки воздуховодов, контроль загрязнения фильтров, доступ к вентиляторам и приводам. Автоматика, которая сообщает о засорении фильтра или неисправности привода, помогает вовремя вмешаться.

Решение 7. Проведите наладку по стандарту

ГОСТ 34060-2017 предусматривает индивидуальные испытания и комплексную наладку. На первом этапе проверяют соответствие смонтированной системы проекту, испытывают вентиляторы, регулируют систему на проектные расходы воздуха в воздуховодах, воздухораспределителях и помещениях. Затем проверяют совместную работу систем и автоматики. Результаты оформляют документально.

Без наладки и правильно спроектированная и смонтированная система не выйдет на проектные расходы. Регулирующие клапаны, заложенные в проект, выставляют именно на этом этапе.

Типичные проблемы и решения

Чек-лист проектирования

1. Разделить помещения по режимам работы и назначению.
2. Выполнить аэродинамический расчет каждой системы.
3. Заложить регулирующие клапаны на ответвлениях, где сечениями увязать сеть нельзя.
4. Предусмотреть обратные клапаны на вытяжных системах и системах, работающих по графику.
5. Задать класс герметичности воздуховодов и способ соединений.
6. Обеспечить доступ к клапанам, фильтрам и вентиляторам.
7. Предусмотреть автоматику контроля фильтров и приводов.
8. Заложить в график строительства пусконаладку по ГОСТ 34060-2017.

Стабильная вентиляция общественного здания – результат нескольких решений: разделения систем по режимам, расчета и увязки сети, регулирующих и обратных клапанов в нужных местах, герметичности и доступа для обслуживания. Проверить результат позволяет наладка по ГОСТ 34060-2017, где для общеобменных систем допускается отклонение расхода воздуха в пределах ±8% от проекта.

Смотрите также:

Клининговые услуги: что это такое и какие бывают виды уборки http://stroybud.com/kliningovyie-uslugi-chto-eto-takoe-i-kakie-byivayut-vidyi-uborki/.

Интересности на тему: Как правильно выбрать электропривод для окон: тип створки, вес конструкции и способ управления

Классные советы в статье "Как правильно подобрать сантехнику для ванной комнаты: совместимость размеров, способы монтажа и особенности разных моделей" здесь.

Если эти решения заложены с самого начала, система выходит на проектные показатели при наладке и держит их в эксплуатации, а изменения планировки можно учесть перенастройкой без переделки сети.
