Особенности проектирования систем канализации в жилых домах

Планирование внутренней канализации в жилом доме влияет на комфорт, ресурс сантехники и затраты на эксплуатацию. Ошибки проявляются шумом стояков, неприятным запахом и переполнением приборов, когда изменить что-либо уже сложно. Чтобы избежать переделок, проектировщик учитывает гидравлику, акустику и правила обслуживания ещё на стадии эскиза. Разработать проект канализации могут специалисты компании https://energy-systems.ru/proektirovanie-sistem-kanalizatsii-ot-7500-rubley.

Разводка стояков и лежаков

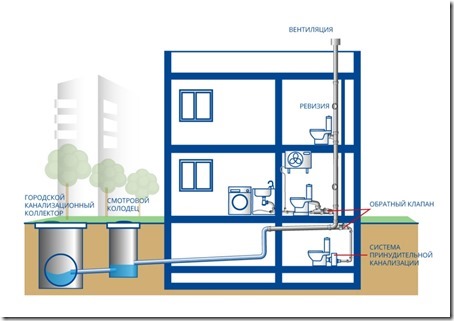

Основой схемы служит стояк, принимающий стоки с этажей.

Диаметр выбирают из расчёта суммарного расхода: для пятиэтажки хватает 110 мм с безопасным запасом, для высоток применяют 125 мм. Стояк располагают в тёплом шахтном канале, чтобы исключить промерзание и конденсат. От сантехнических приборов отходят отводы под уклоном 0,02–0,03 (м/м); уклон меньше — поток замедляется и выпадает осадок, больше — вода уходит быстрее твёрдых включений.

Лежаки на цокольном уровне принимают нагрузки от всех квартир, поэтому применяют ПВХ-трубы класса S25 или чугун ВЧШГ с шумопоглощающей оболочкой.

Перечень узлов, требующих ревизий:

• • нижние точки стояков;
• • повороты магистрали более 45°;
• участки перед наружным выпуском;
• • пересечения с фундаментной лентой;
• • вводы в центральный коллектор. Ревизионные люки выводят в коридоры общего пользования.

Дистанция между ними не превышает 12 м по СП 30.13330.

Аэрация и защита от запахов

Чтобы в сифонах не возникало разрежения, стояк располагают выше кровли на 0,5–0,7 м и снабжают вентиляционным оголовком.

Если конструкция крыши не позволяет вывести трубу, монтируют вакуумные клапаны, пропускающие воздух внутрь, но не наружу. Однако клапан обслуживается чаще, чем открытый фановый вывод, и теряет герметичность при загрязнении. На каждом этаже монтируют гидрозатворы глубиной не менее 50 мм.

Мелкие модели быстрее пересыхают, пропуская газовую смесь обратно в квартиру.

Критичные факторы проектирования вентиляции:

• • высота здания и протяжённость стояка;
• • количество одновременно работающих приборов;
• • расположение вытяжных шахт кухни и санузла;
• • климатическая разница наружного и внутреннего воздуха;
• • вероятность обмерзания оголовка зимой.

Снижение шума достигается применением трёхслойных труб «тихая канализация» или прокладкой стояка в отдельном коробе с минеральной ватой плотностью 45 кг/м.

Материалы и пожарная безопасность

Пластик легче монтировать, но он менее устойчив к открытому пламени. На технических этажах устанавливают противопожарные муфты с графитовой прокладкой: при +150 °C прокладка вспучивается и перекрывает сечение.

Чугун тяжелее, дороже, зато держит температуру до +400 °C без деформации и гасит акустические колебания. Компромиссным решением становится комбинированная схема: чугунные участки в шахтах и пластиковые отводы к приборам. Минимальный уклон горизонтального участка фиксируют в паспорте объекта, чтобы эксплуатационная служба не уменьшила его при ремонте.

Заключение

Смотрите также:

Эффективные способы утилизации жидких бытовых отходов в частном секторе http://stroybud.com/effektivnyie-sposobyi-utilizatsii-zhidkih-byitovyih-othodov-v-chastnom-sektore/.

Интересности на тему: Как делается электромеханическая прочистка канализации

Классные советы в статье "Как прочистить трубу канализации в частном доме" здесь.

Грамотный проект внутренней канализации соединяет гидравлику, вентиляцию, акустику и требования пожарной безопасности. Учет уклонов, установка ревизий, правильный выбор материалов и своевременная аэрация стояка позволяют эксплуатировать систему десятилетиями без засоров и посторонних запахов.
